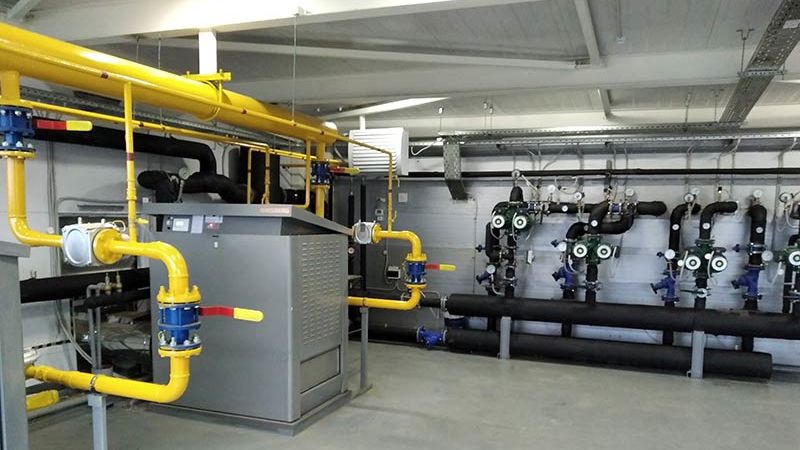

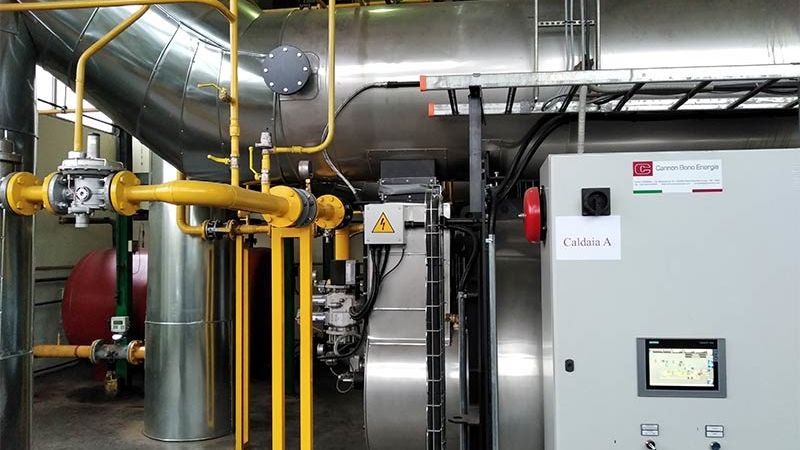

Котельные на ВОТ (Высокотемпературный Органический Теплоноситель)

Котельная на ВОТ (Высокотемпературном Органическом Теплоносителе) — один из наиболее технологичных способов решения задачи по нагреву того или иного устройства до температуры от 150 до 400 градусов Цельсия (в некоторых случаях выше). На сегодня котельные на ВОТ получили широкое применение в различных областях промышленности: Нефтехимия, Бумажная промышленность, Деревообработка и многое другое. По сравнении с паром данная технолгия и оборудование обладает рядом преимуществ:

  1. Низкое давление теплоносителя (до 10 кгс/см2)
  2. Отсутствие сбора и хранения конденсата, его нейтрализация с потерями тепла
  3. Морозостойкость (можно остановить производство и система не замерзнет)
  4. Простые схемы управления и работы (Котел, Насос, бак слива масла и расширительный бак)
  5. Возможность получить Котельной на ВОТ низкотемпературное тепло на дополнительные нужды
  6. Упрошенная система регистрации в Надзорных Органах (не попадает под 116-ФЗ и административный регламент РТН по регистрации ОПО http://docs.cntd.ru/document/420385056)
  7. При применении к установке нагрева ВОТ термина «Технологическая Установка Нагрева ВОТ» не попадает под нормы Котельной (возможно индивидуальное размещение в помещении с соблюдением норм по Топливу)

При сравнении стоимости Паровой Котельной и Котельной на ВОТ из-за простоты конструкции, отсутствии некоторых опций котельная на ВОТ будет явно в выигрыше (при решении тех же задач). При нагреве технологии до температуры свыше 194 градусов Цельсия, Котельная на ВОТ будет существенно выгоднее Паровой Котельной.

Особенности проектирования и монтажа котельной на ВОТ

При проектировании Котельной на ВОТ необходимо:

  1. Учитывать наличие места для размещения аварийной емкости слива ВОТ
  2. Учитывать особенности теплового расширения ВОТ и невозможности его контакта с открытым воздухом (расширительный бак на ВОТ должен быть с азотной подушкой). Данный фактор зависит от марки масла.
  3. Учитывать особенности подбора насосов на ВОТ (температура, точки напора, объем прокачки)
  4. Учитывать специальное исполнение запорной и регулирующей арматуры (температура, уплотнения под ВОТ, пневматика в управлении исполнительных механизмов)
  5. Учитывать специальное исполнение теплообменных устройств
  6. Учитывать применение трубопроводов и фасонных элементов (Сталь 20 Ст 20, 09Г2С, ГОСТ трубы 8732-78, толстостенная. Отводы повышенной точности)
  7. Учитывать применение специальных конусных резьб и герметика для прочности и герметизации
  8. Учитывать применение специальных армированных прокладок, способных выдерживать высокие температуры и агрессивные среды, и герметика под датчики (при уплотнении)
  9. Учитывать применение специальных манометров и термометров (Исполнение с охлаждением, с двойным запорным клапаном)
  10. Учитывать тепловое расширение трубопроводов и их прочность (по программе Старт)

При монтаже Котельной на ВОТ необходимо:

  1. Иметь допуски РТН для ИТР на работы с данными трубопроводами и оборудованием (как правило это А1 «Промышленная Безопасность», Б 1.14 «Строительство, реконструкция, техническое перевооружение, капитальный ремонт, консервация и ликвидация химически опасных производственных объектов», Б 1.15 «Строительство, реконструкция, техническое перевооружение, капитальный ремонт, консервация и ликвидация опасных производственных объектов нефтегазоперерабатывающих и нефтехимических производств», Б 1.19 «Организация безопасного проведения газоопасных работ», Б 8.21 «Эксплуатация котлов (паровых, водогрейных, с органическими и неорганическими теплоносителями) на опасных производственных объектах», Б 8.26 «Деятельность, связанная с проектированием, строительством, реконструкцией, капитальным ремонтом и техническим перевооружением опасных производственных объектов, монтажом (демонтажем), наладкой, обслуживанием и ремонтом (реконструкцией) оборудования, работающего под избыточным давлением, применяемого на опасных производственных объектах
  2. Иметь НАКС на РД (Ручная Сварка электродом), РАД (аргонодуговая сварка, проводимая вручную вольфрамовым электродом), АПИ (варка порошковой проволокой, которая происходит в среде инертных газов. Необходимо выбрать автоматический режим)
  3. Коренные швы на трубопроводах проходить Аргоновой сваркой или полуавтоматом (Если Аргон, то желательно с поддувом для ровности шва и исключения шлака в трубопроводах ВОТ)
  4. Зачистку поверхностей трубопроводов проводить специальными фаскоснимательными машинками
  5. Для изготовления отверстий в трубопроводах применять специальные корончатые сверла
  6. После окончания монтажа трубопроводов и котельной ВОТ выполнить контроль ВИК 100% всех сварных соединений
  7. Опрессовку трубопроводов проводить воздухом

При эксплуатации Котельной на ВОТ необходимо:

1. Регулярно проводить замену ВОТ согласно регламенту завода-изготовителя (минеральные и синтетические масла имеют разные сроки эксплуатации в зависимости от производителя) 2. Регулярно проводить замер параметров горелочного устройства котла по отходящим газам 3. Проверять толщину металла в Котле ВОТ согласно регламенту производителя (змеевик или опускные трубы) 4. Не допускать перегрева ВОТ, так как это влияет на срок эксплуатации масла 5. Регулярно проверять расширительный бак (давление и наличие азота, герметичность соединений) 6. Проверять КИП и А на срабатывание и верной указание давления и температур ВОТ 7. Проверять согласно регламенту калибровку насосов ВОТ

Выводы: Котельная на ВОТ — это технически сложный объект, который требует, как и в любом деле, качественной подготовки и опыта Монтажной Организации. ТМ-Инжиниринг специализируется на решении стандартных и нестандартных задач по проектированию, монтажу и сдаче Котельных на ВОТ (Высокотемпературном Органическом Теплоносителе)
